Trong thời đại tự động hóa phát triển mạnh mẽ, loadcell đóng vai trò quan trọng trong các hệ thống đo lường tải trọng và khối lượng. Đây là thiết bị cảm biến giúp chuyển đổi lực tác động thành tín hiệu điện để phục vụ cho việc giám sát và điều khiển. Bài viết dưới đây sẽ giúp bạn hiểu rõ loadcell là gì và các loại loadcell phổ biến hiện nay trên thị trường.

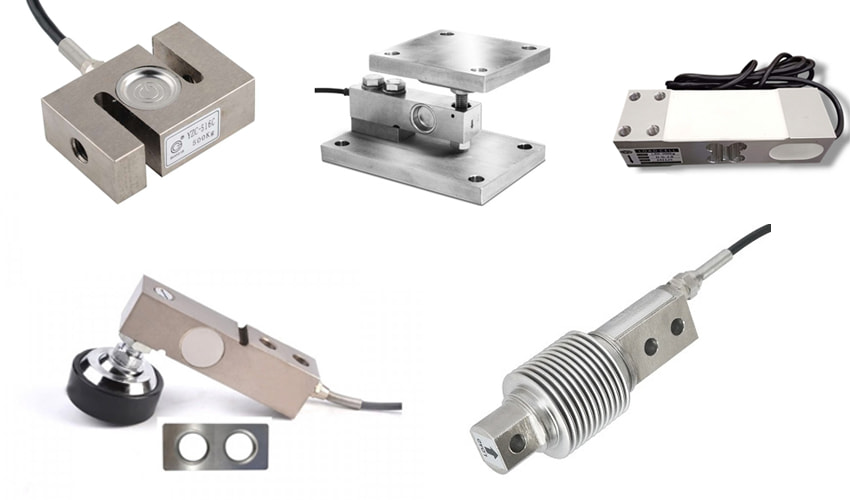

Loadcell là gì?
Loadcell là thiết bị cảm biến có khả năng chuyển đổi tải trọng hoặc lực tác động thành tín hiệu điện tương ứng. Nhờ nguyên lý này, loadcell được ứng dụng rộng rãi trong các hệ thống đo lường và kiểm soát tải trọng trong lĩnh vực công nghiệp và tự động hóa.
Với độ chính xác cao, độ bền tốt và khả năng làm việc ổn định trong nhiều môi trường khác nhau, loadcell giữ vai trò quan trọng trong các hệ thống cân điện tử, cân xe tải, bồn chứa, silo, băng tải và cả hệ thống cẩu trục. Thiết bị này giúp cung cấp dữ liệu tải trọng chính xác, tin cậy, góp phần nâng cao hiệu quả vận hành, tối ưu quy trình sản xuất và hỗ trợ ra quyết định trong các hệ thống tự động hóa hiện đại.

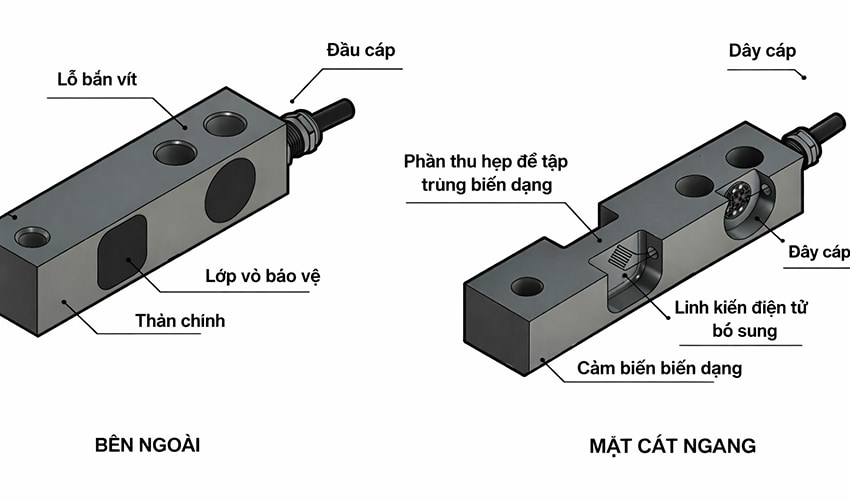

Cấu tạo của loadcell
Loadcell được thiết kế với hai bộ phận quan trọng:
- Strain gauge: là một loại điện trở chuyên dụng, có kích thước nhỏ gọn, thường chỉ bằng móng tay. Khi chịu tác động nén hoặc kéo giãn, điện trở của strain gauge sẽ thay đổi tương ứng. Bộ phận này được gắn cố định trực tiếp lên thân loadcell và hoạt động nhờ nguồn điện cấp ổn định.
- Load (thân cảm biến lực): là thanh kim loại có độ bền cao và tính đàn hồi tốt. Nhiệm vụ của load là tiếp nhận lực tác động từ bên ngoài, sau đó truyền lực đó đến strain gauge để thực hiện quá trình đo lường.
Bên cạnh hai thành phần chính, loadcell còn được trang bị thêm các bộ phận khác như: lớp vỏ bảo vệ bên ngoài, hệ thống dây tín hiệu và mạch khuếch đại nhằm xử lý và truyền tín hiệu một cách chính xác.
Nguyên lý hoạt động của loadcell
Loadcell hoạt động dựa trên nguyên lý biến dạng đàn hồi của vật liệu khi chịu tác động của lực. Khi có tải trọng tác dụng lên, thân loadcell sẽ biến dạng một cách rất nhỏ trong giới hạn cho phép.
Các strain gauge được dán trực tiếp trên thân loadcell sẽ giãn hoặc nén theo sự biến dạng đó, làm thay đổi giá trị điện trở của chúng. Sự thay đổi điện trở này khiến mạch cầu Wheatstone bên trong bị mất cân bằng và tạo ra một tín hiệu điện đầu ra.
Tín hiệu điện này có cường độ tỉ lệ thuận với lực tác động lên loadcell. Sau đó, tín hiệu sẽ được khuếch đại và xử lý thông qua bộ chuyển đổi để hiển thị thành giá trị lực hoặc khối lượng cụ thể trên màn hình.
Phân loại loadcell
Load cell được thiết kế với nhiều kiểu dáng và nguyên lý hoạt động khác nhau nhằm đáp ứng đa dạng nhu cầu đo lường trong thực tế. Dưới đây là những loại loadcell phổ biến và được sử dụng rộng rãi hiện nay:
Phân loại loadcell dựa trên phương hướng lực tác dụng
Dựa trên phương hướng lực tác dụng ta có thể phân loại loadcell như sau:

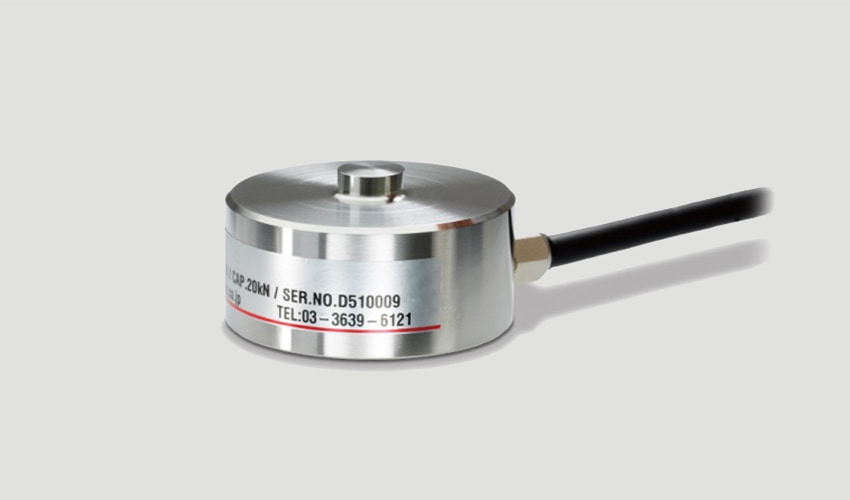

- Loadcell dạng nén (Compression loadcell)
- Loadcell dạng uốn (Bending)
- Loadcell dạng kéo (Shear loadcell)
Phân loại dựa trên hình dạng của loadcell
Dựa trên hình dạng loadcell ta có thể phân loại như sau:
- Loadcell trụ

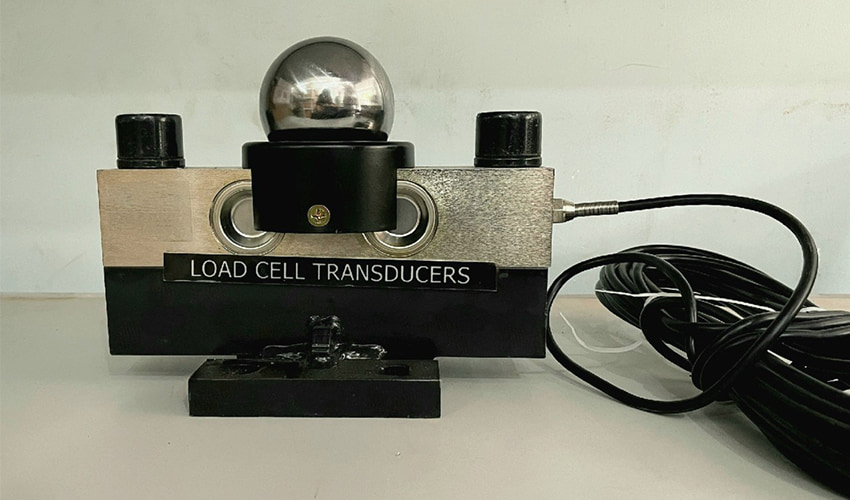

- Loadcell cầu bi
- Loadcell thanh
- Loadcell chữ Z

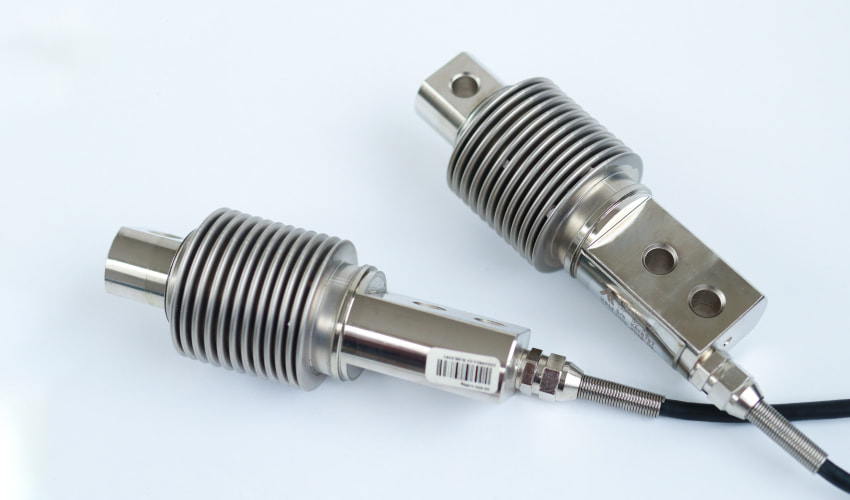

- Loadcell xoắn
Phân loại loadcell dựa trên dạng tín hiệu truyền nhận
Dựa trên tín hiệu truyền nhận của loadcell ta có thể phân loại như sau:
- Loadcell analog – tín hiệu tương tự
- Loadcell digital – tín hiệu số
Ứng dụng của loadcell trong ngành công nghiệp
Loadcell là thiết bị cảm biến lực được sử dụng phổ biến trong nhiều ngành công nghiệp và đời sống nhờ khả năng đo lường chính xác, ổn định. Một số ứng dụng tiêu biểu gồm:

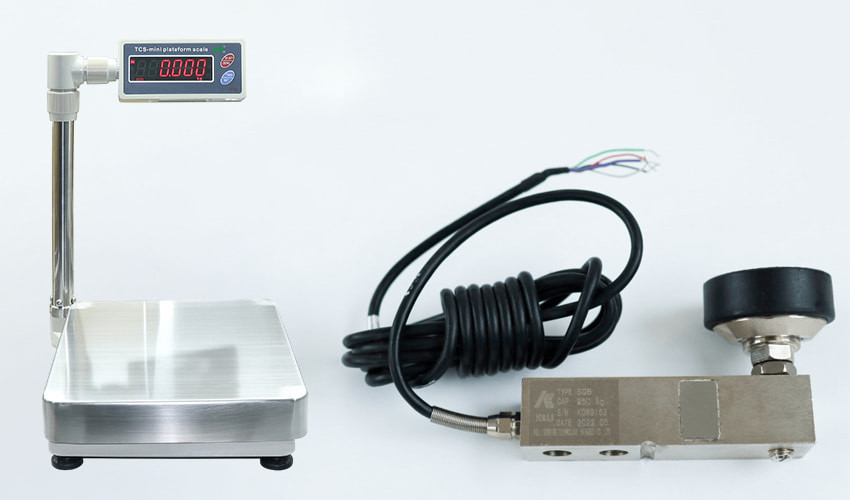

- Cân điện tử: Loadcell là bộ phận cốt lõi của cân điện tử, có nhiệm vụ chuyển đổi trọng lượng của vật thể thành tín hiệu điện và truyền về bộ hiển thị.
- Máy đo lực: Được dùng để đo và kiểm tra lực trong nhiều ứng dụng như thử độ bền vật liệu, đo lực nén lò xo, kiểm tra lực kéo dây cáp… đảm bảo độ chính xác và an toàn trong quá trình thử nghiệm.
- Máy kiểm tra độ nén: Loadcell hỗ trợ đo lực nén của các vật liệu như bê tông, kim loại, nhựa… phục vụ cho kiểm định chất lượng và nghiên cứu kỹ thuật.
- Máy kiểm tra độ kéo: Ứng dụng trong việc đo lực kéo của thép, dây cáp, sợi dệt và nhiều vật liệu khác, giúp đánh giá khả năng chịu lực và độ bền sản phẩm.
- Hệ thống tự động hóa: Trong các dây chuyền sản xuất tự động, loadcell được tích hợp để giám sát lực, kiểm soát tải trọng và điều khiển thiết bị, góp phần nâng cao hiệu suất và độ chính xác vận hành.
Với tính linh hoạt và độ tin cậy cao, loadcell ngày càng đóng vai trò quan trọng trong lĩnh vực đo lường và kiểm soát công nghiệp hiện đại.
Trên đây là những thông tin giúp bạn hiểu rõ loadcell là gì cũng như các dòng sản phẩm phổ biến trên thị trường hiện nay. Tùy vào mục đích sử dụng và mức tải trọng yêu cầu, khách hàng có thể lựa chọn loại loadcell phù hợp để đảm bảo độ chính xác và hiệu quả vận hành.
Nếu bạn đang cần tìm mua cảm biến loadcell chất lượng, đừng ngần ngại liên hệ ngay với Cân Hoàng Thiên để được tư vấn chi tiết và hỗ trợ nhanh chóng nhất.
